Поэтому начнем с азов и кратко разберем внутренние элементы автоматов.

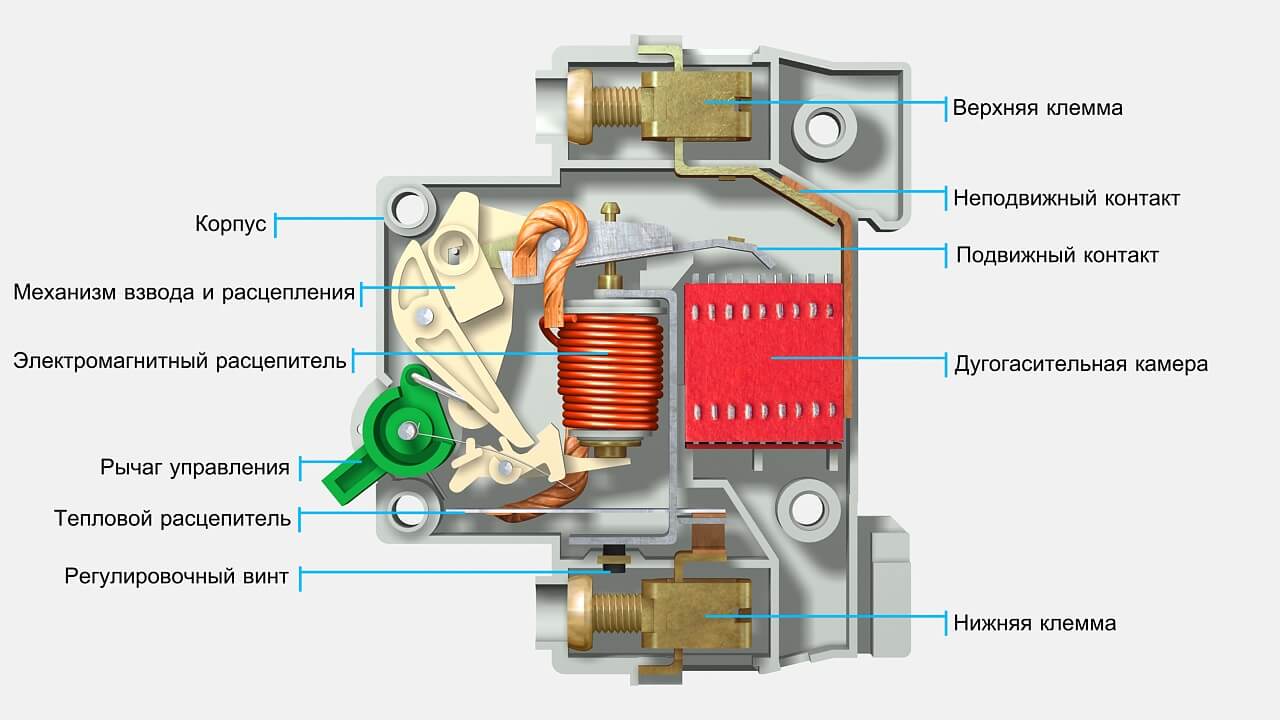

Внутренняя часть автоматического выключателя состоит из 11 частей, но нам достаточно разобрать всего 2:
1. Тепловой расцепитель
2. Электромагнитный расцепитель
Тепловой расцепитель - предназначен для защиты от перерузки.
Технически это биметалическая пластина, которая работает вот так - когда по ней течёт ток выше номинального, того что указано на корпусе автомата. То она начинает изгибаться и достигнув определенного угла изгиба, задевает рычаг управления и тем самым отключает автомат. Защищая линию от перегрузки.
Электромагнитный расцепитель - предназначен для защиты от короткого замыкания (КЗ).
Принцип работы следующий - при многократном превышении номинального тока, который течёт через катушку электромагнитного расцепителя, создаётся мощное магнитное поле, которое толкает якорь, а тот, в свою очередь, толкает рычаг управления и отключает автомат.
Его принцип работы также можно сравнить с работой втягивающего реле, которое установлено в электростартере автомобиля.
Вот мы и разобрали принцип действия автоматического выключателя, можем переходить к изучению их характеристик, номиналов, коэффициентов. О них напишу в следующих статьях.
